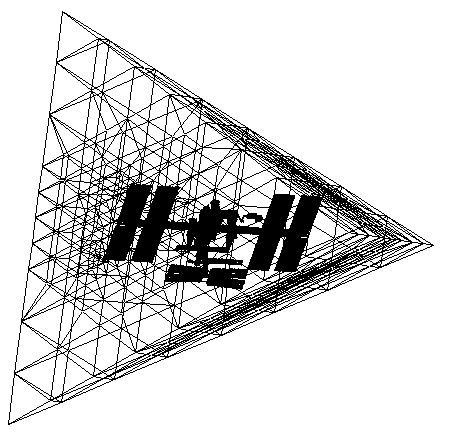

This is the 0.072 hertz eigenform of our data of the International Space Station.

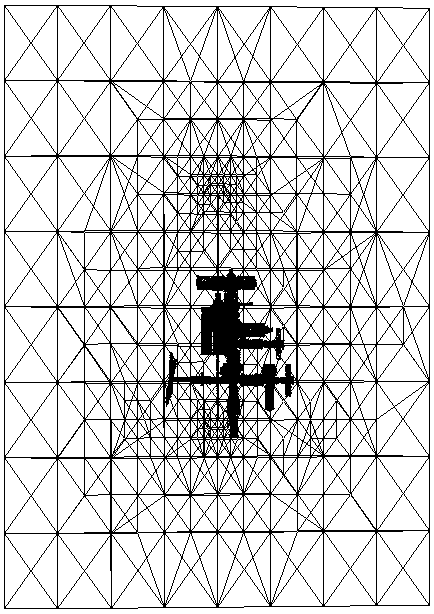

5 BCC refinements and a Marching Tetra refinement to grab the exact geometry

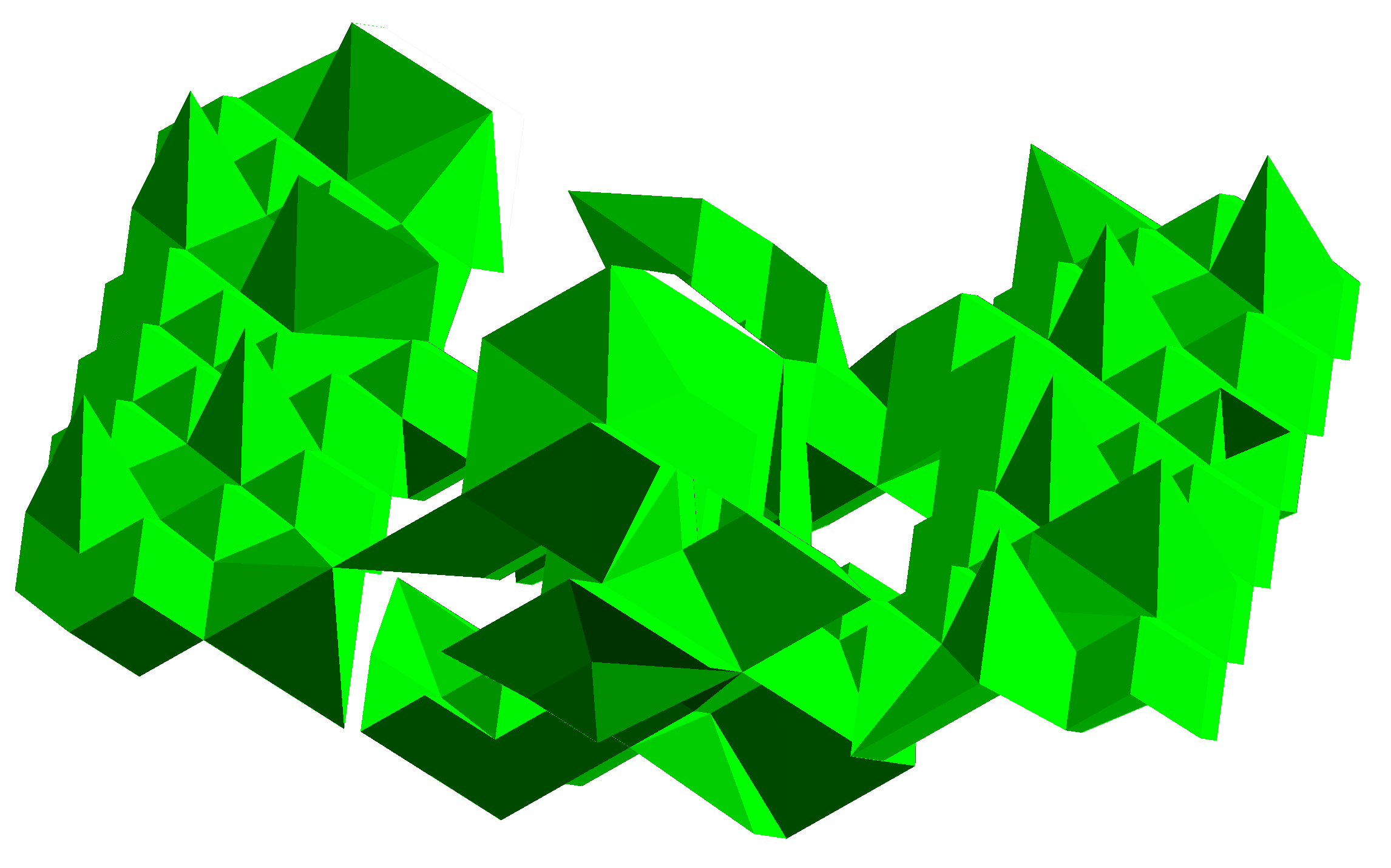

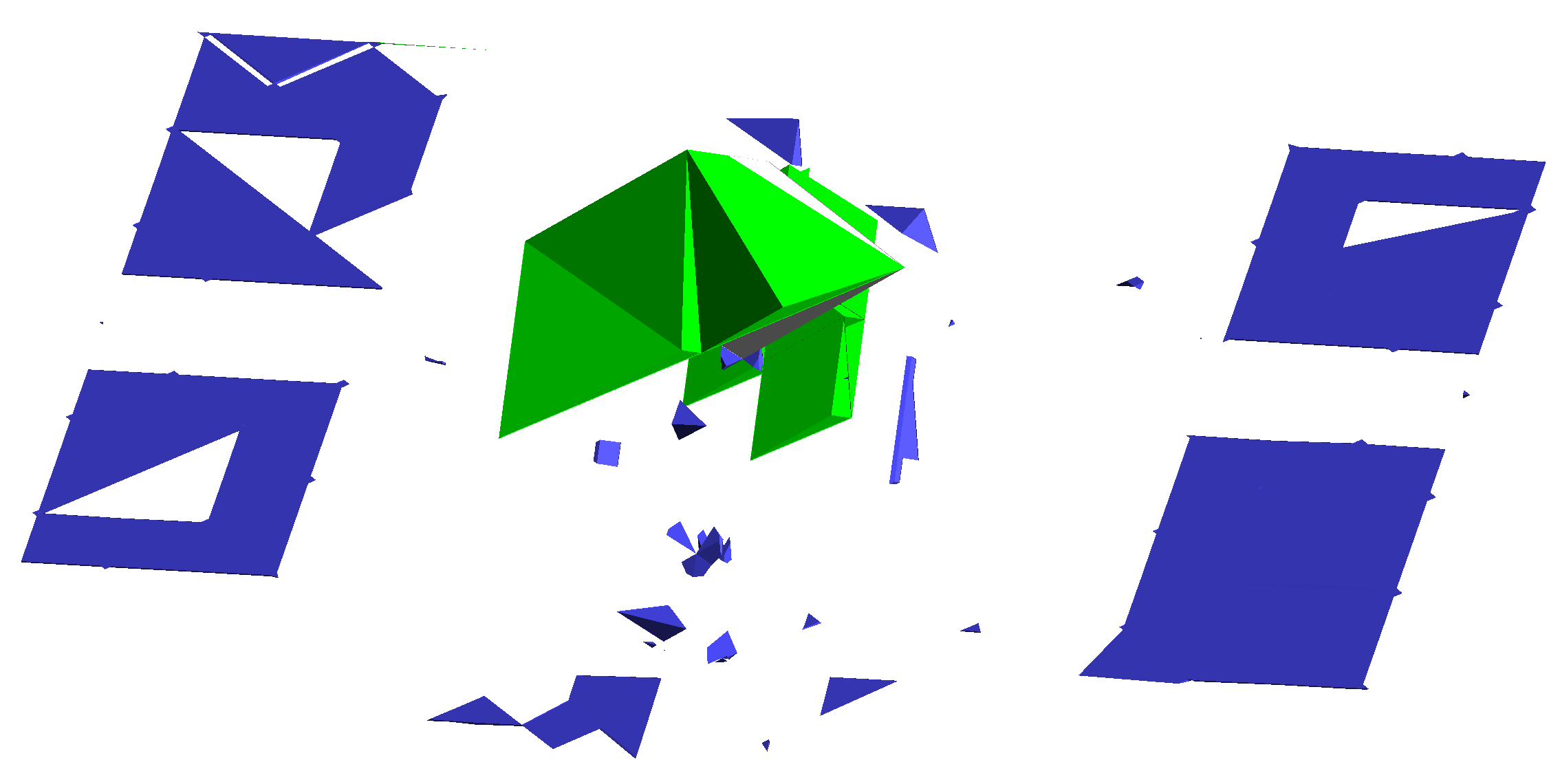

6 BCC refinements and a Marching Tetra refinement to grab the exact geometry

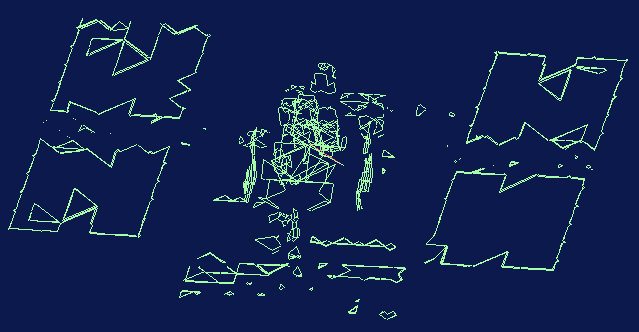

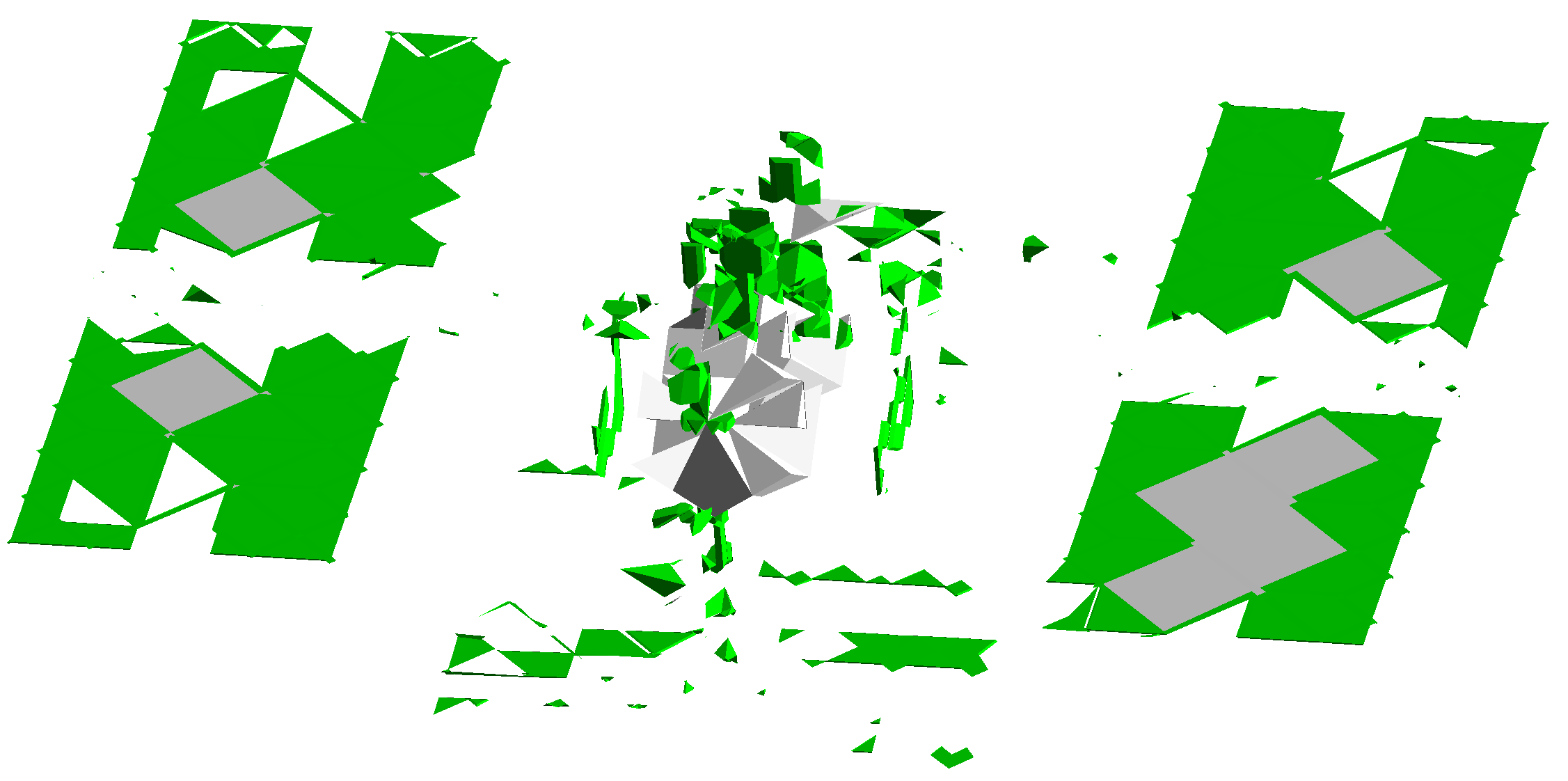

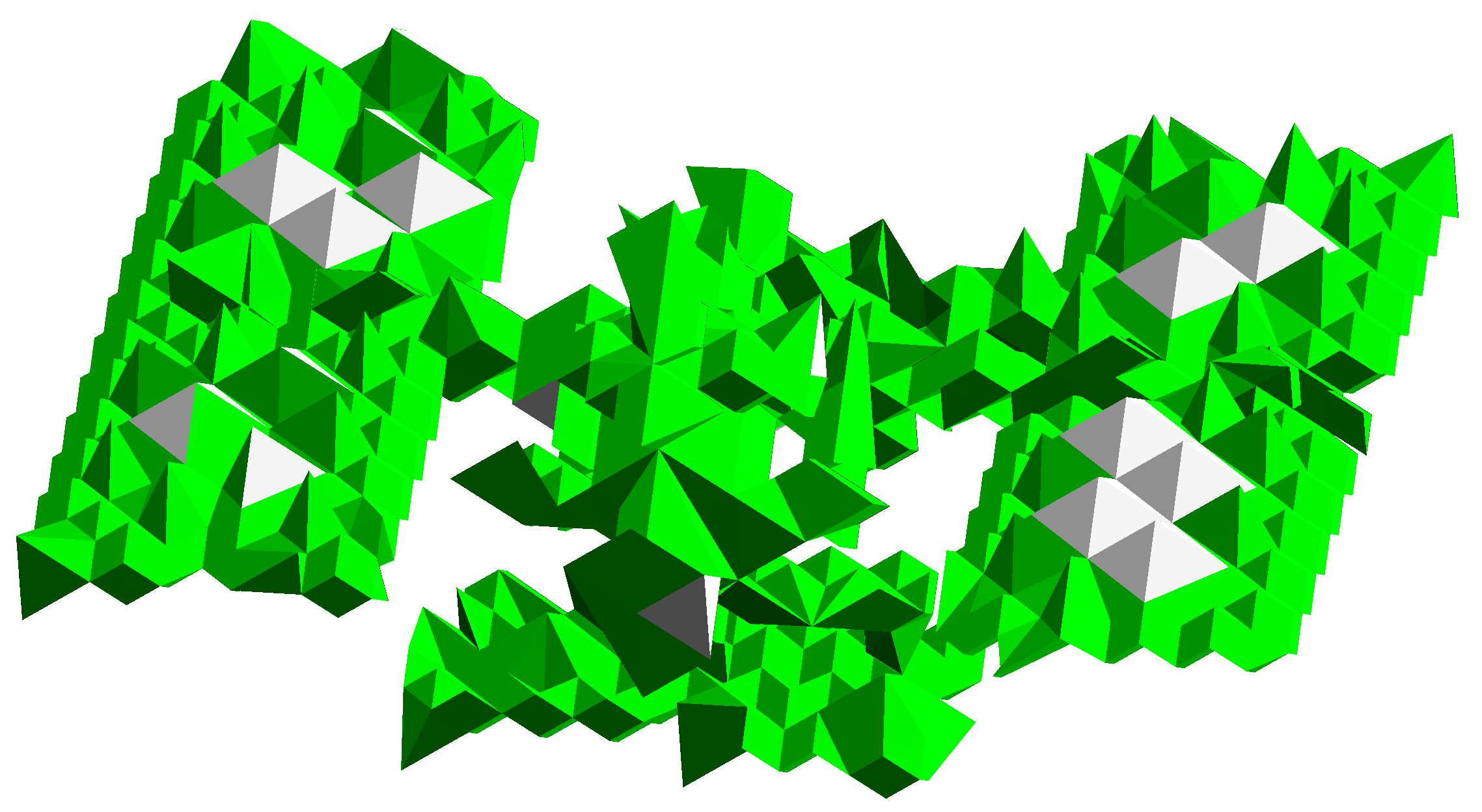

7 BCC refinements and a Marching Tetra refinement to grab the exact geometry

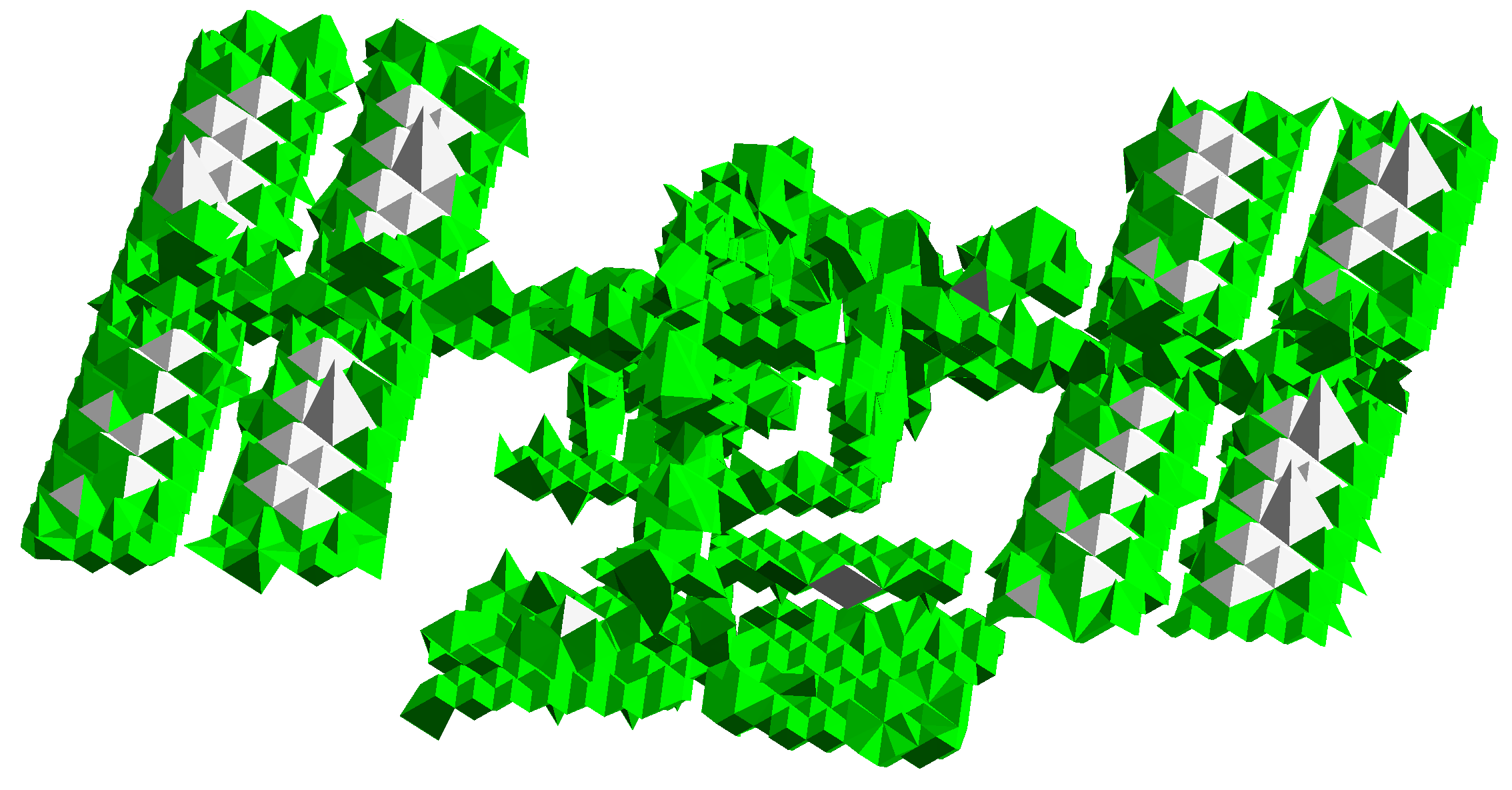

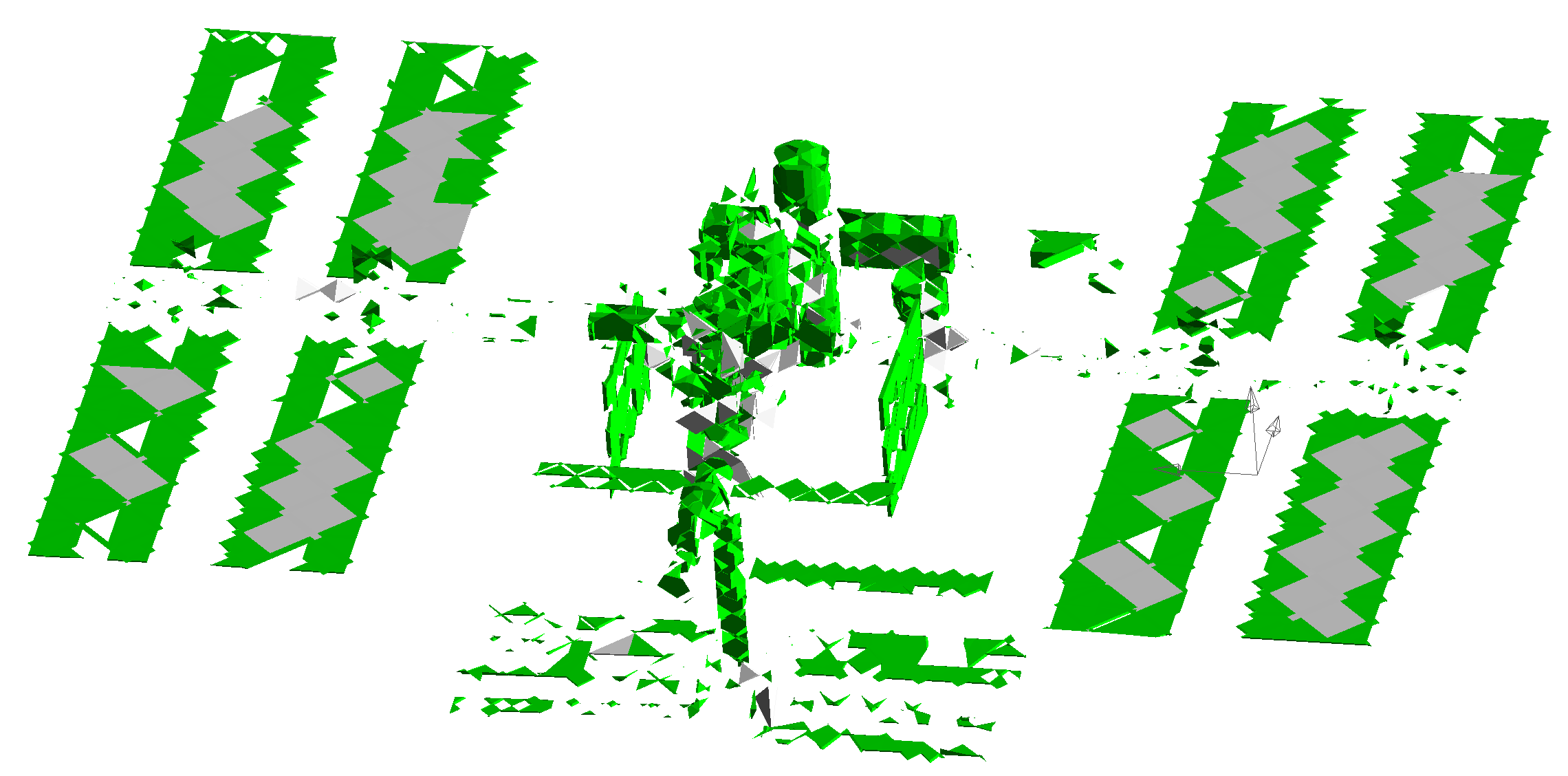

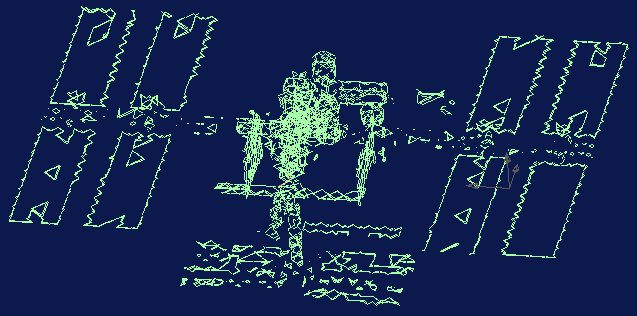

8 BCC refinements and a Marching Tetra refinement to grab the exact geometry

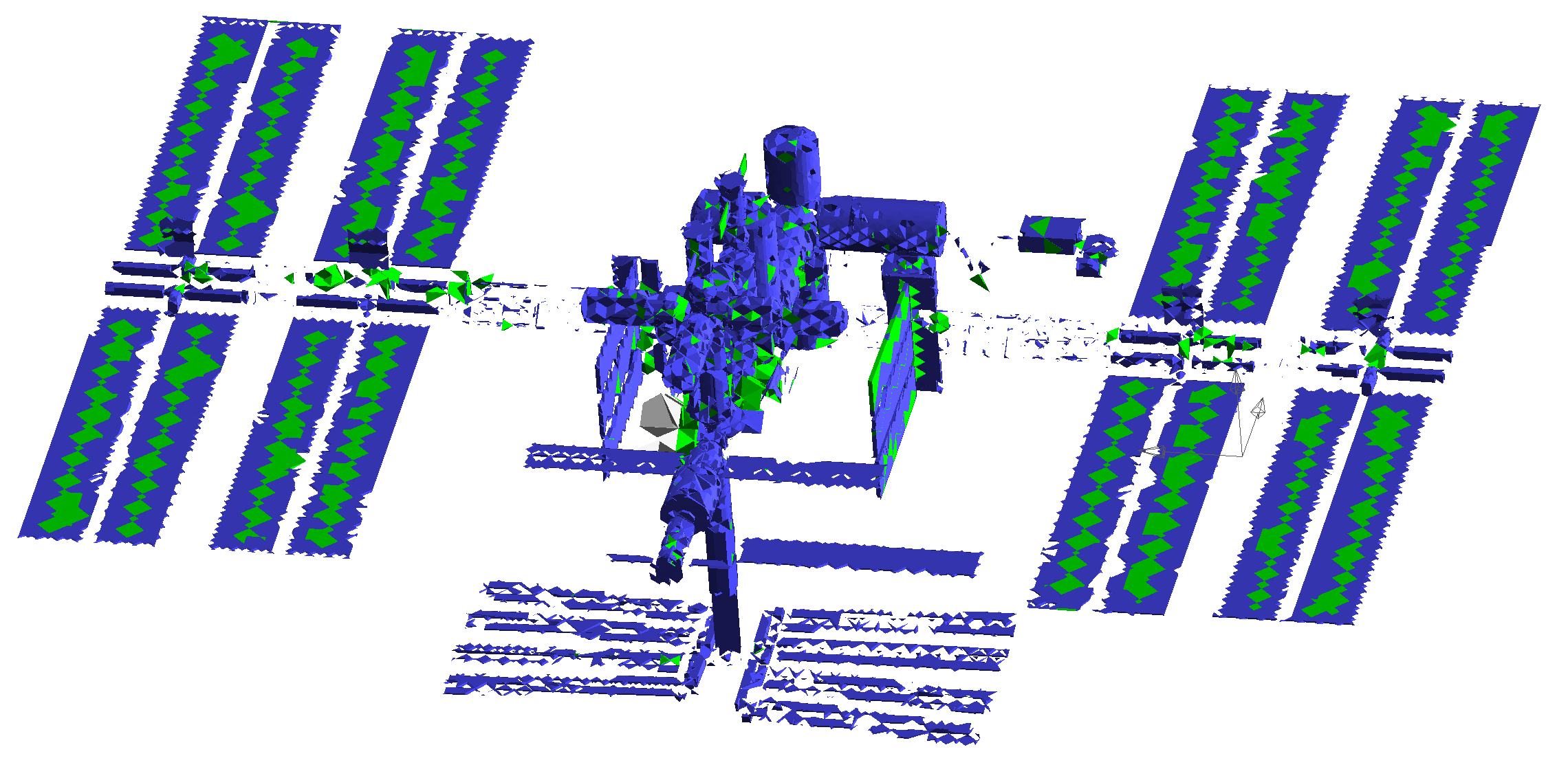

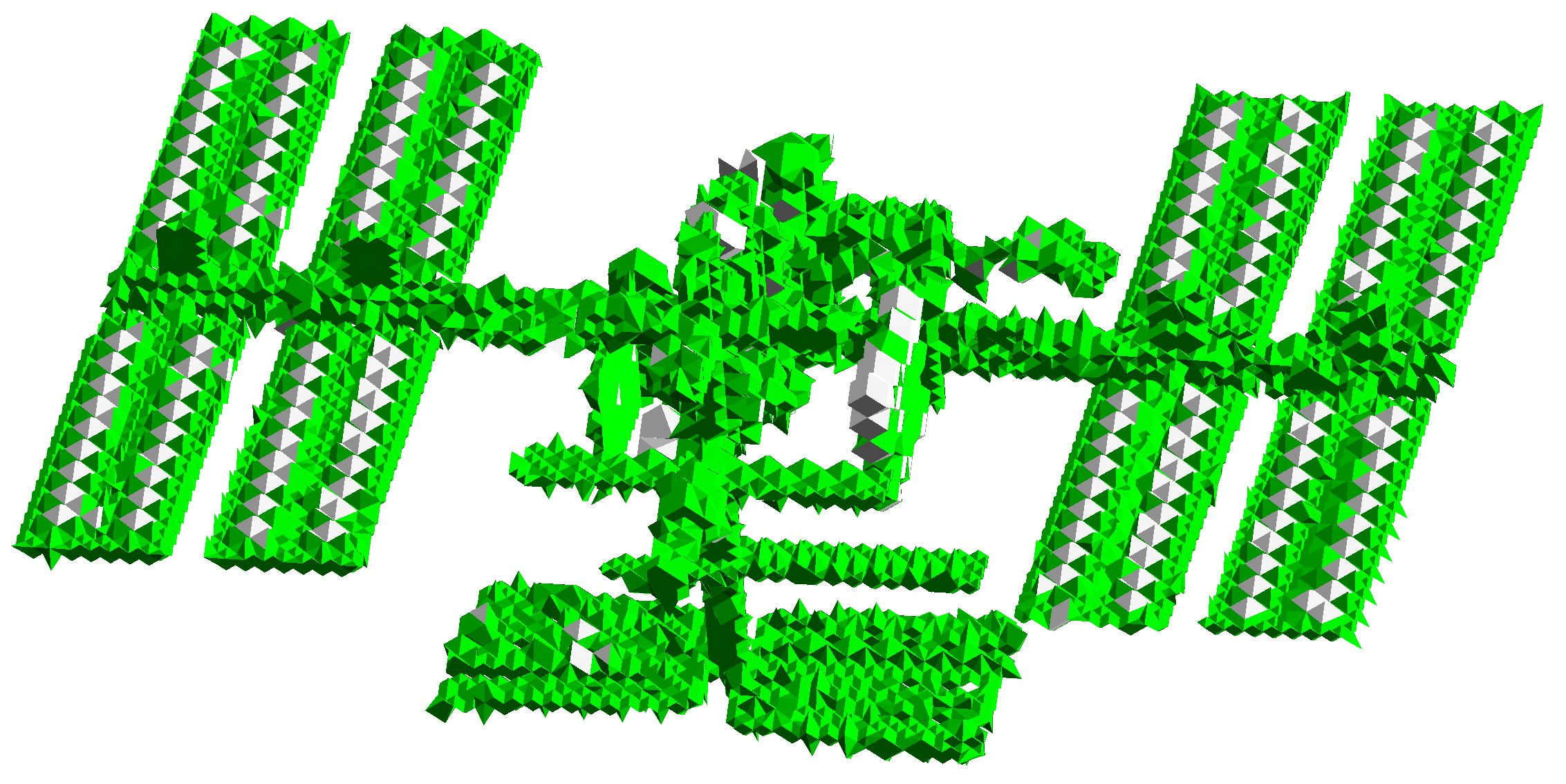

9 BCC refinements and a Marching Tetra refinement to grab the exact geometry

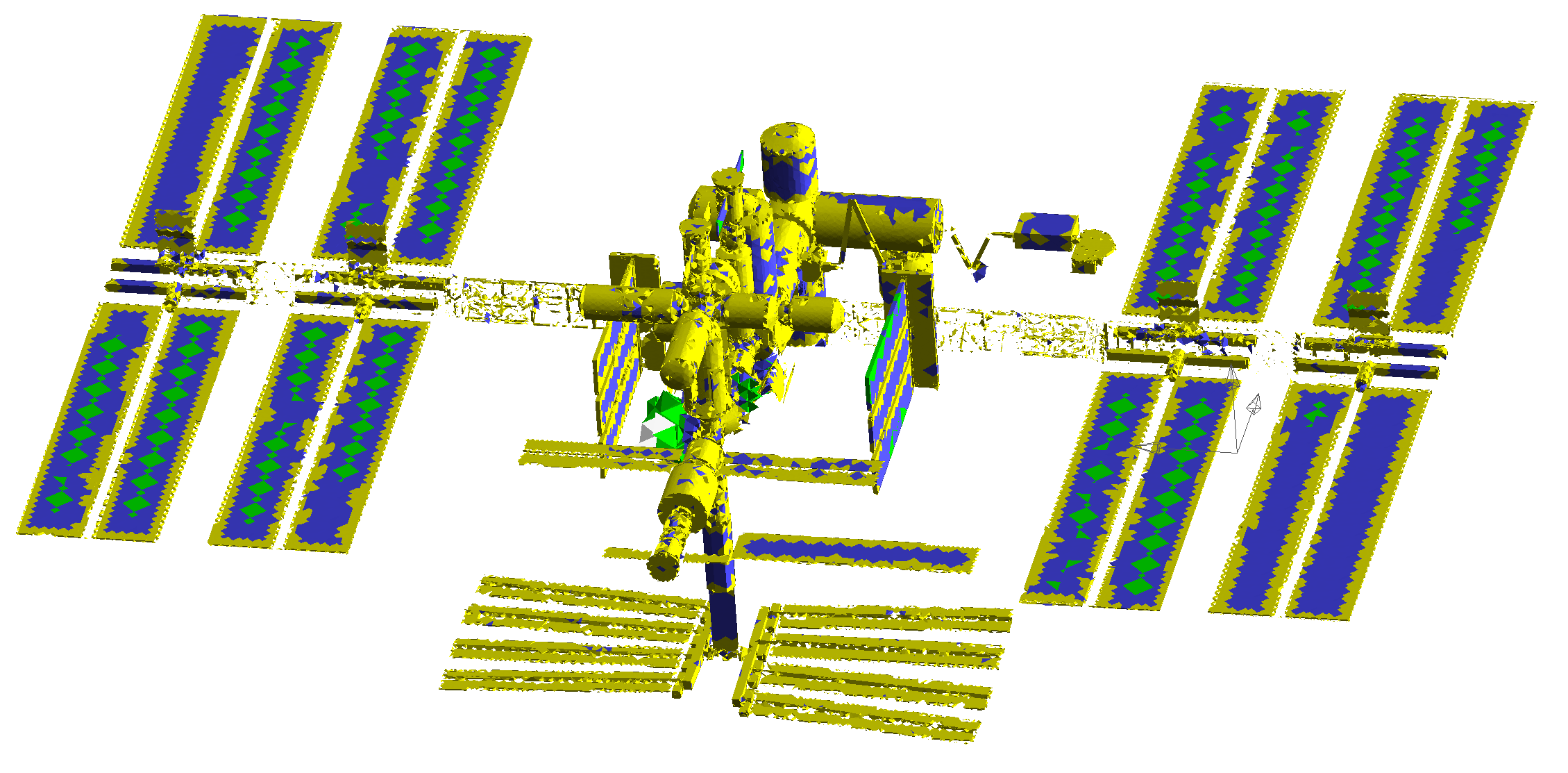

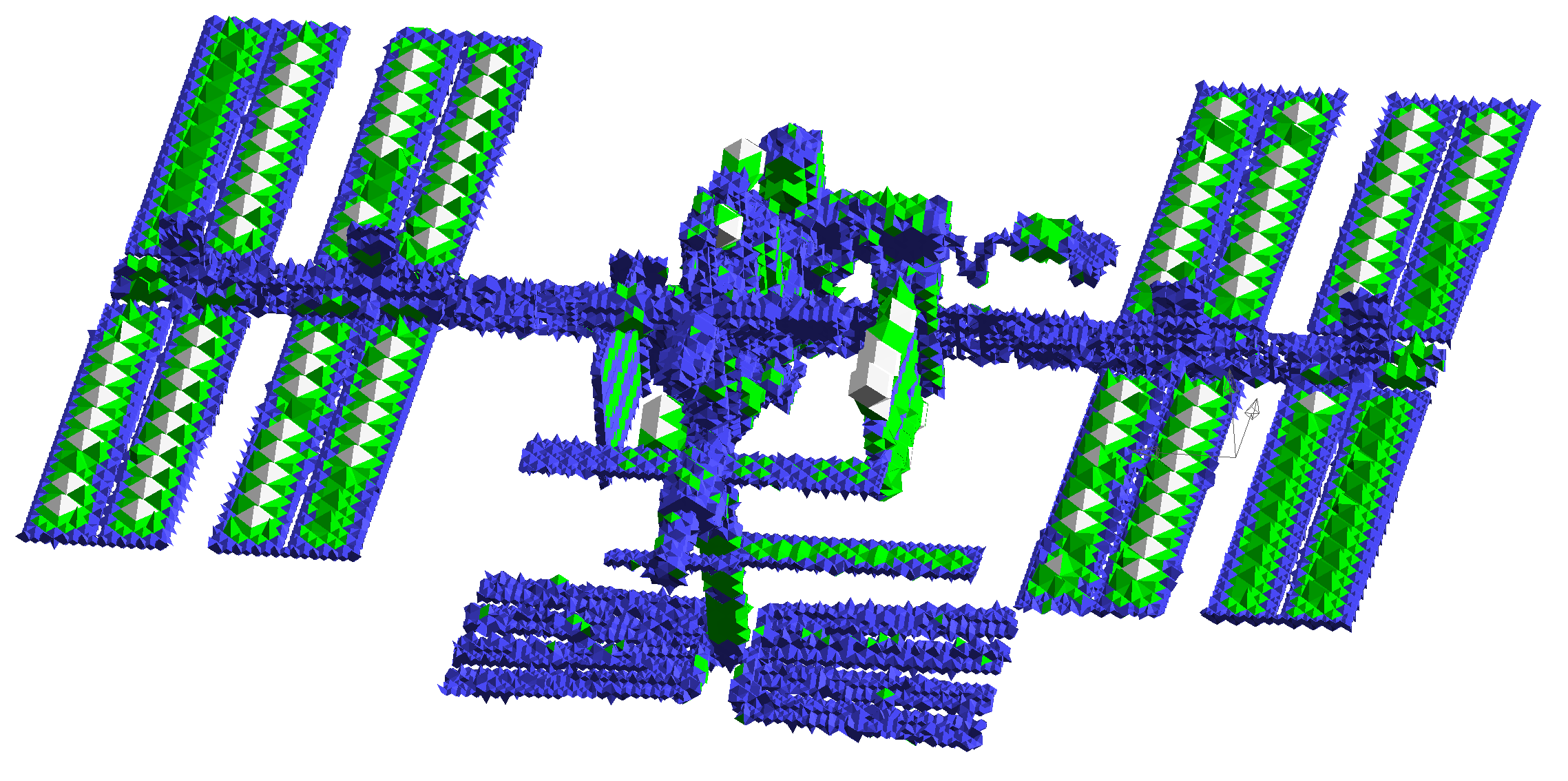

10 BCC refinements and a Marching Tetra refinement to grab the exact geometry




7 BCC refinements and a Marching Tetra refinement to grab the exact geometry

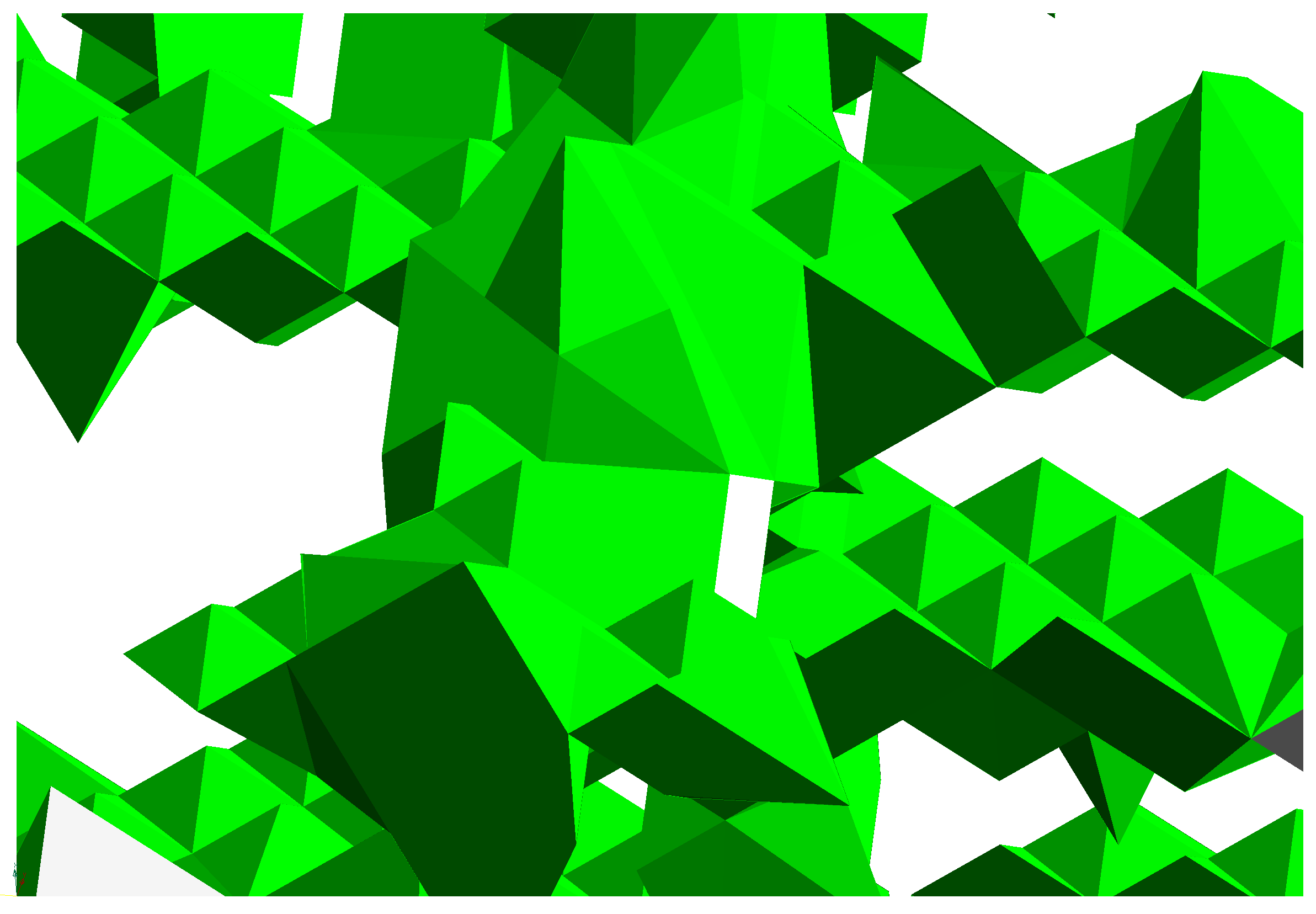

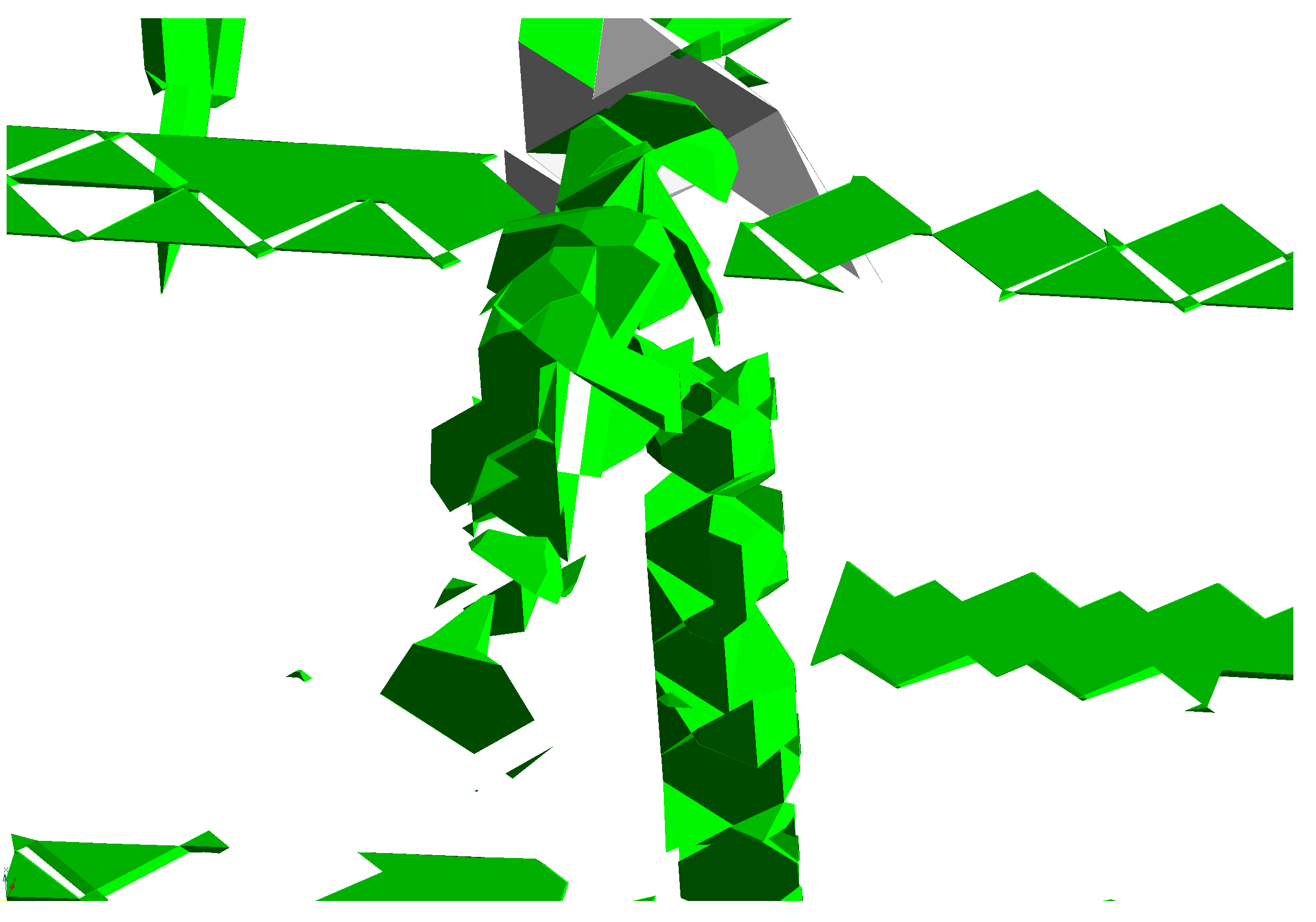

8 BCC refinements and a Marching Tetra refinement to grab the exact geometry

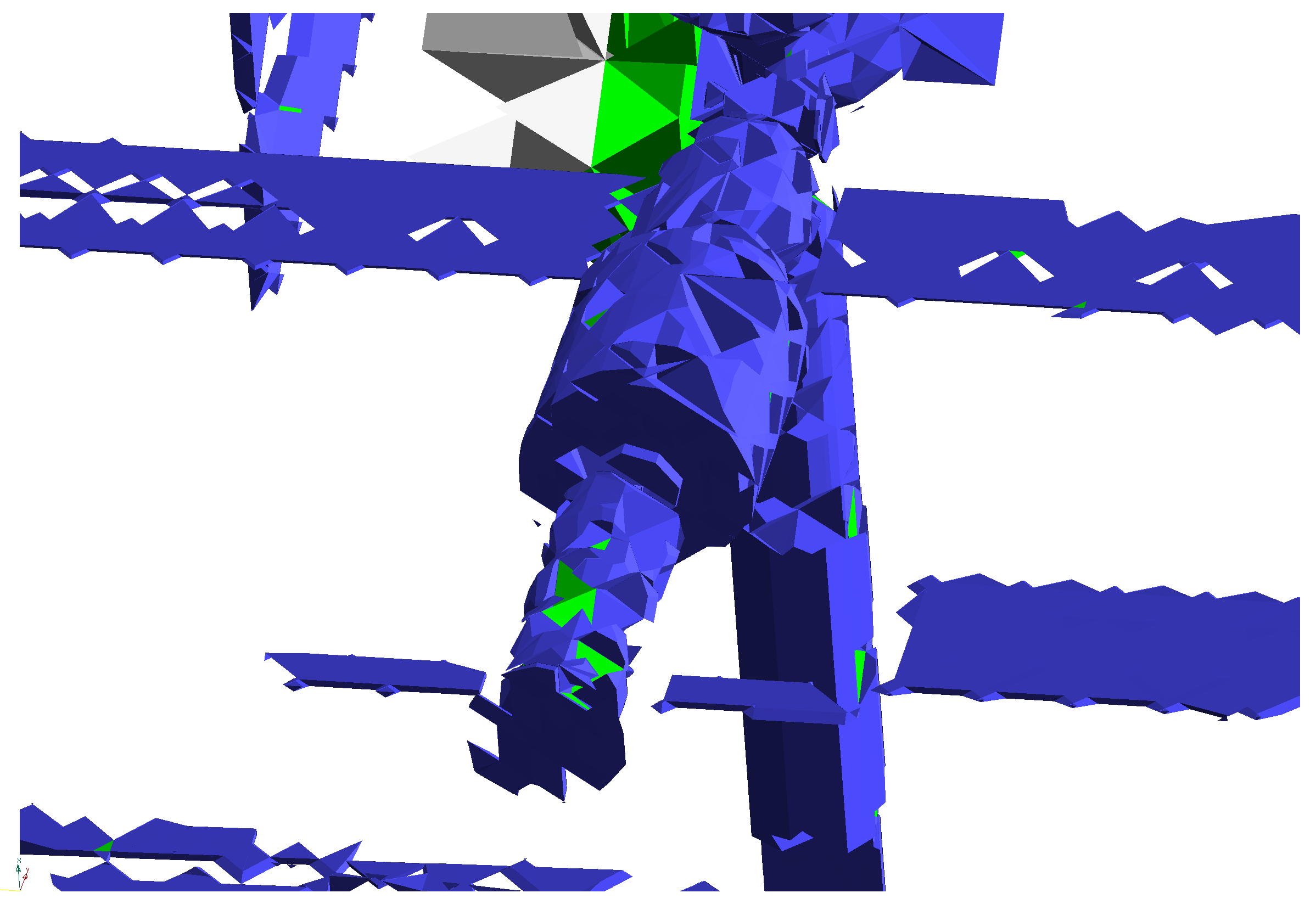

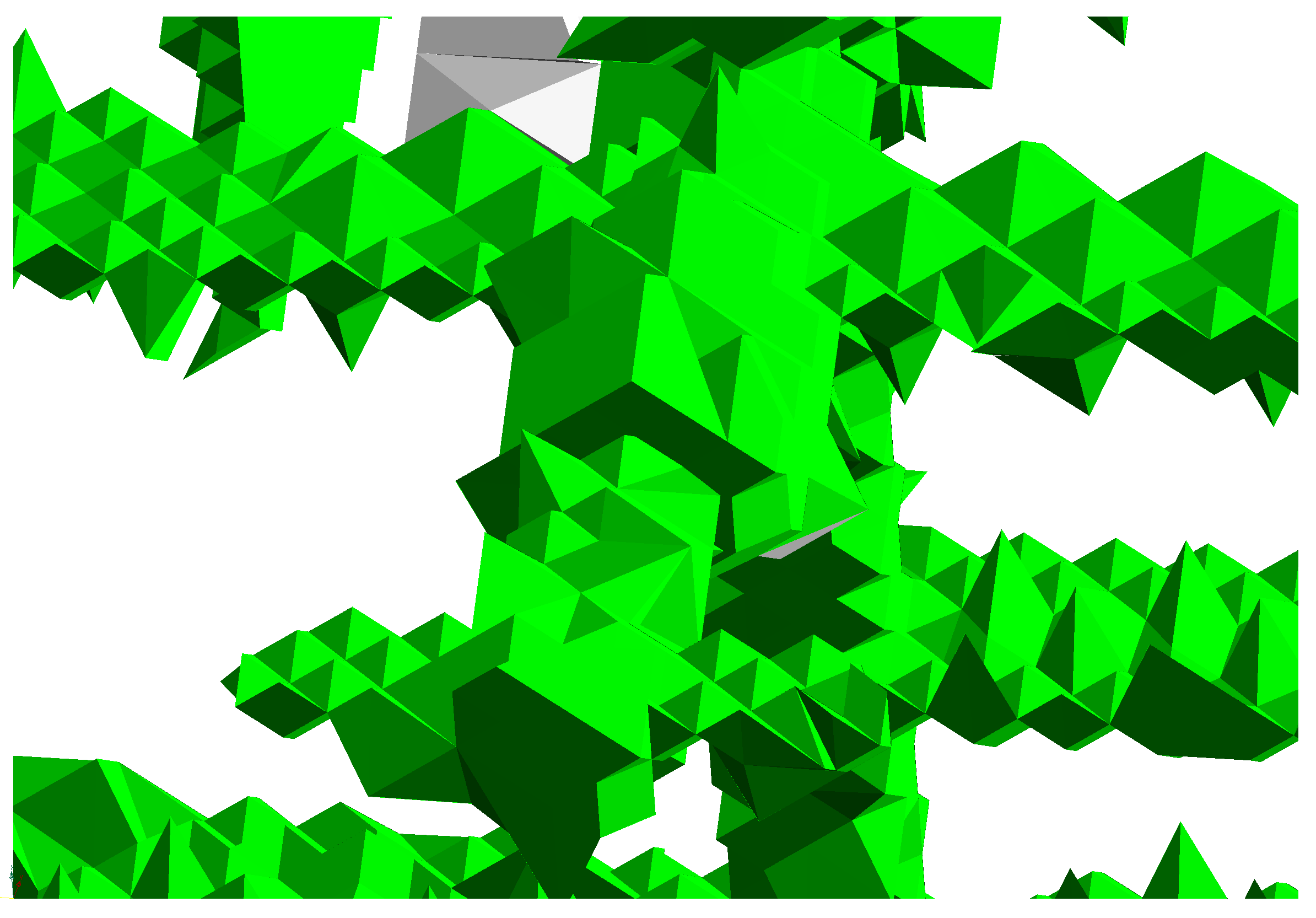

9 BCC refinements and a Marching Tetra refinement to grab the exact geometry

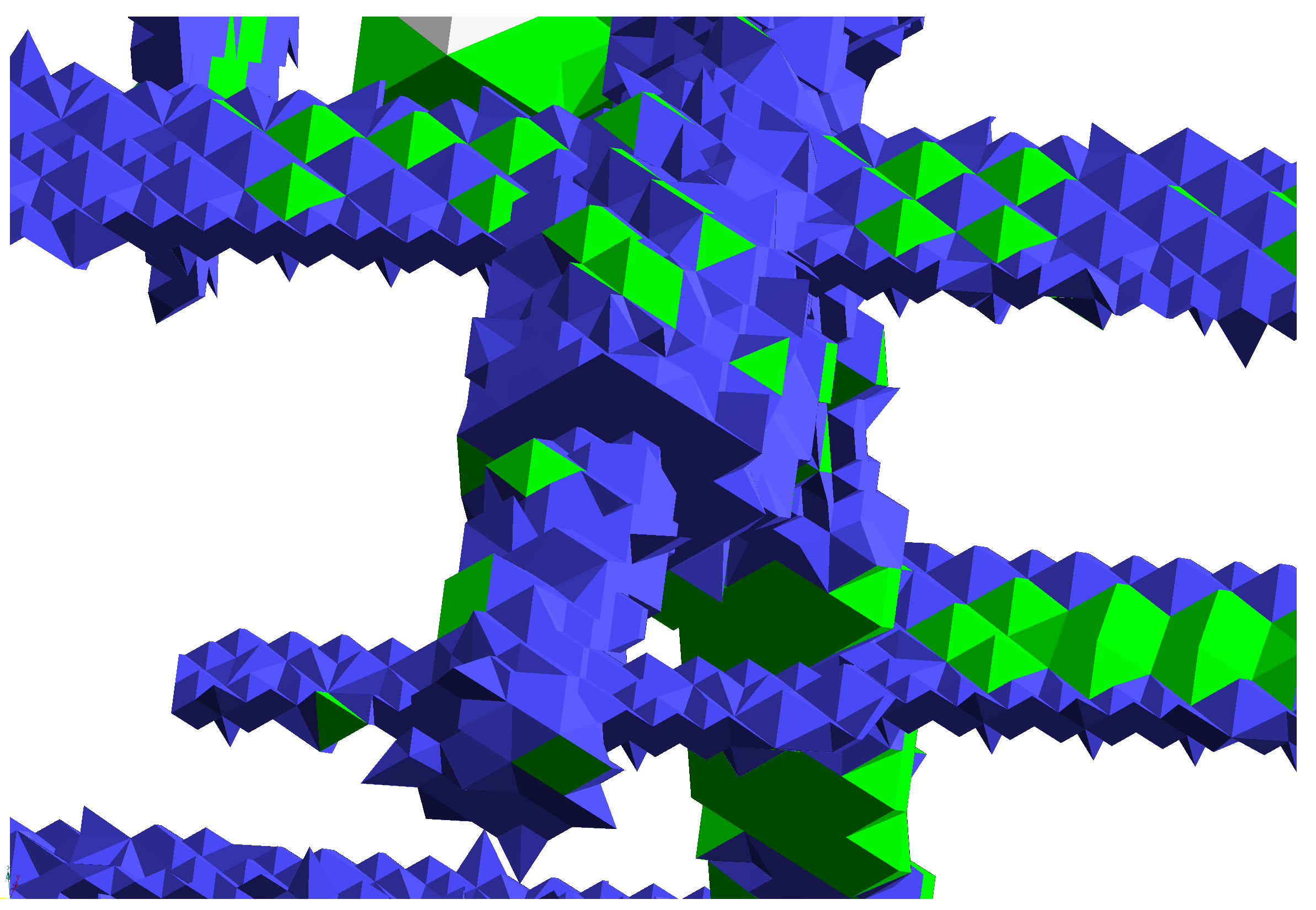

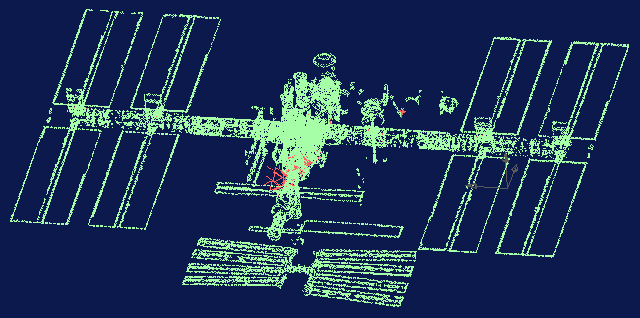

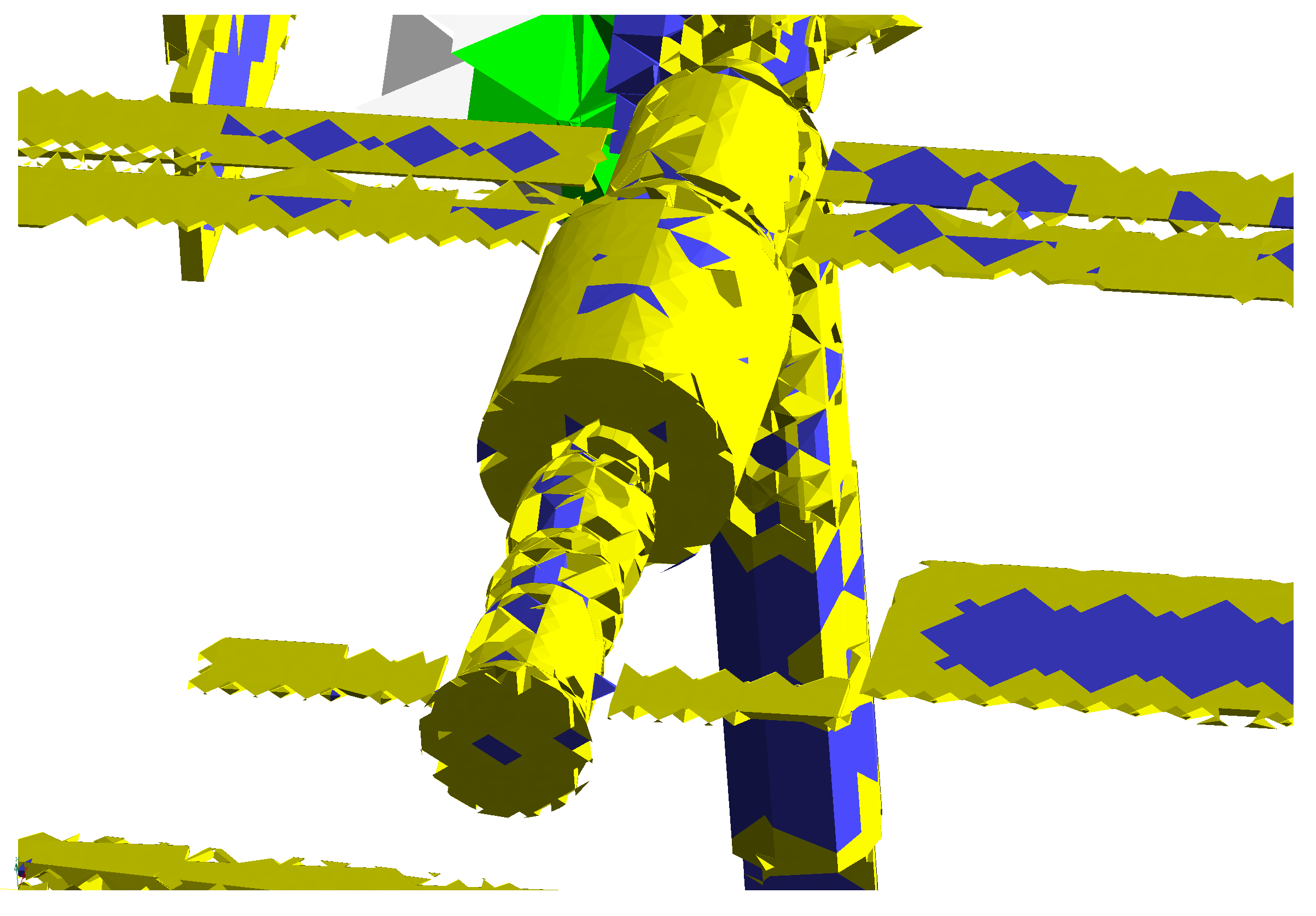

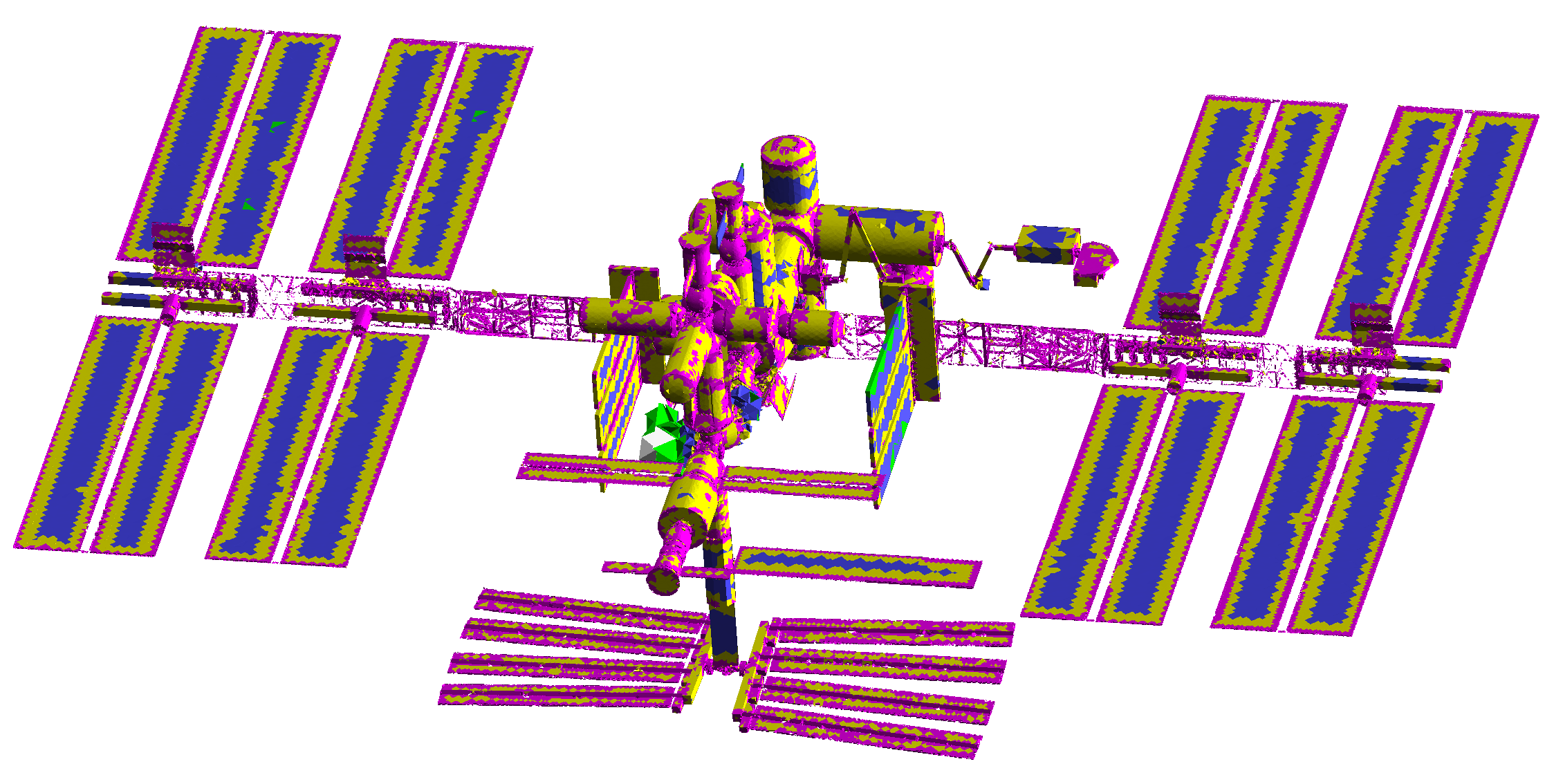

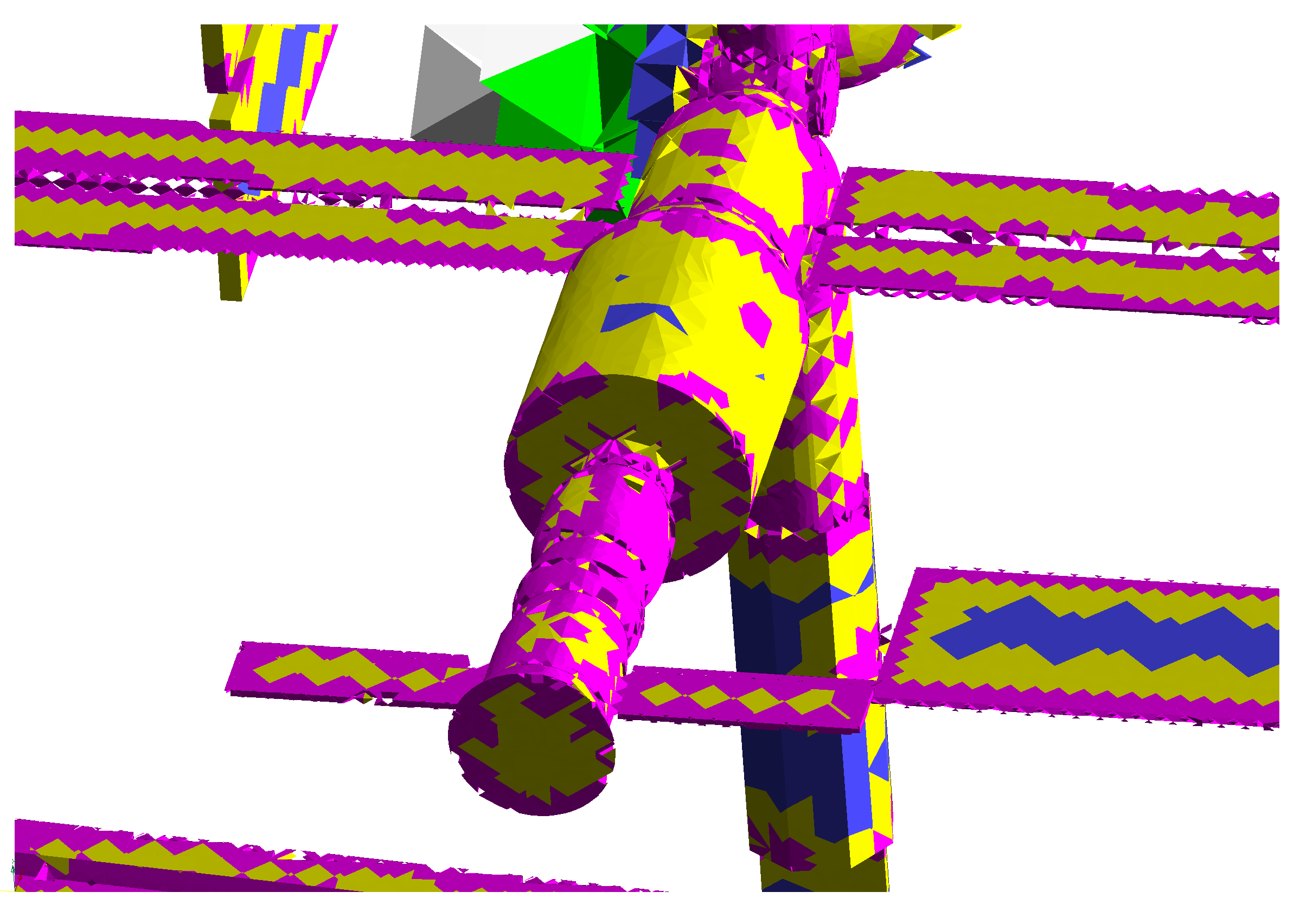

10 BCC refinements and a Marching Tetra refinement to grab the exact geometry

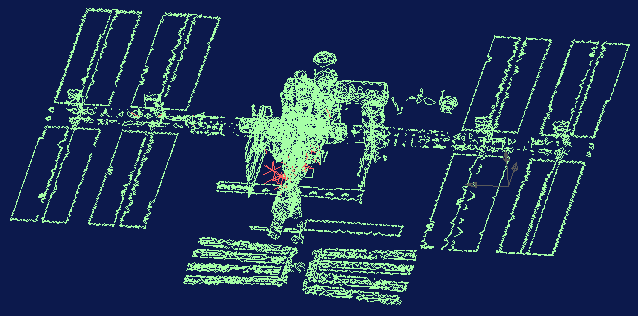

Failing MT refinements refine the BCC mesh.



after 5 BCC refinements 57 % of the MT attempts fail.



after 6 BCC refinements 52 % of the MT attempts fail.



after 7 BCC refinements 48 % of the MT attempts fail.



after 8 BCC refinements 35 % of the MT attempts fail.



after 9 BCC refinements 23 % of the MT attempts fail.



after 10 BCC refinements 15 % of the MT attempts fail.




9.0.0.4
resolution max refine worst tetra MT_fail tetras
16.0 5 2.11e-05 72.46 1 491
8.0 6 2.92e-05 57.76 6 748
4.0 7 9.73e-06 52.94 26 838
2.0 8 3.11e-06 48.03 102 843
1.0 9 3.01e-06 35.38 414 947
0.5 10 0.0 23.47 1 409 170
0.25 11 0.0 15.52 4 222 968
